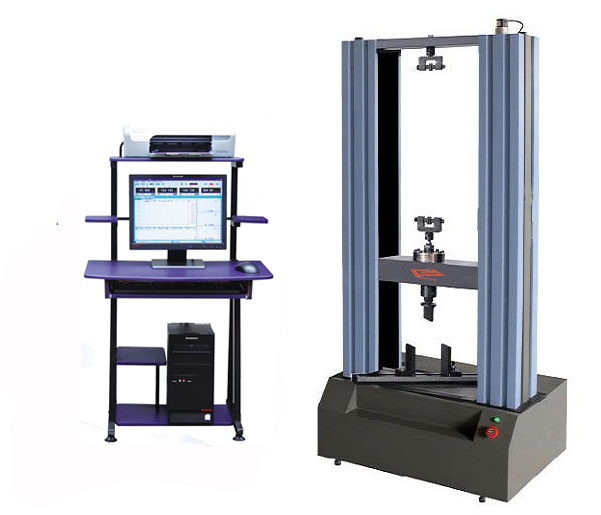

电子万能材料试验机

      本机除特别适合于铝合金建筑型材用隔热条的高温拉伸试验外，也适用于金属、非金属材料及复合材料进行各种力学性能检测试验和分析研究，如：橡胶、塑料、电线电缆、复合材料、防水卷材、金属棒材、板材、弹簧、构件、医疗器械或生物材料等。广泛应用于质检单位、科研部门、大专院校、工矿企业。可根据GB，ISO，JIS,DIN，ASTM等标准不同而配备拉伸、压缩、弯曲、剪切、剥离、撕裂等各种夹具，可求取抗拉强度、断裂伸长率、屈服强度、弹性模具、规定非比例伸长率等数据。

控制系统软件采用基于Windows操作系统平台，具有运行速度快，界面温和，操作简单等特点，可满足不同材料的试验测量需要。如有特殊要求，软件可定做，并可按用户要求扩展软件功能。

测量控制系统

u 负荷测量选用0.05%FS高稳定性、高精度的拉压式传感器，配以高性能的测量放大系统，保证了试验机的高分辨率。

u 变形测量通过大变形测量系统或电子引伸计（小变形测量），采用24位A/D转换单片机采集系统，经计算机控制数据处理，实现了试样的高精度变形测量。

u 位移测量采用高精度光电编码器与精密丝杠同轴旋转，通过数字电路倍频整形后实现横梁位移（即上下夹头相对位移）的测量。

u 控制系统采用计算机结合先进的电子技术、实现标准化、单元化控制，具有加载平稳、测量准确、采集频率高等特点。自动采集处理试验数据，绘制多种曲线并打印试验报告。

传动系统

主机部分由立柱、上横梁、中横梁、工作台组成。调整系统安装在工作台下部，由调整精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸夹具（或压缩、弯曲等夹具）上下移动，实现试样的加荷与卸载。该结构具有高刚度、高效率、传动平稳等优点。

保护装置

u 根据不同的试验，可调节限位开关位置，有效防止夹具对撞。

u 具有过载、过电流、漏电等保护功能。

规格            型号	WDW-10	WDW-20		WDW-50	WDW-100
试验力测量范围（kN）	0.02～10	0.04～20		0.1～50	0.2～100
试验力准确度	优于示值的±1%
试验力分辨率	最大试验力的1/300000，全程不分档或根据用户要求分五档
位移相对误差	优于示值的±0.5%
横梁位移测量分辨（mm）	≥0.001
横梁速度范围	0.001mm/min～500mm/min，无级调速、任意设定
有效试验空间 （mm）	800
电源电压	1KW 220V±10%，50Hz；			2KW  220V±10%，50Hz；
工作环境	室温～30℃,相对湿度不超过80%；
主要配置	交流伺服电机及调速系统（进口或国产）
主机外形尺寸（mm）	740×500×1680
重量（kg）	450		600
